JHC-013充电桩

立体化人车安全防控系列

智慧一卡通管理系列

外观结构
设备尺寸	6505201600mm (WDH）
用户界面	7inLCD 触摸
安装方式	落地式
设计功能
人机界面	触摸屏
通讯接口	以太网、RS485、RS232、CAN
电气指标
输入电压	AC380V±15%
电网频率	50Hz±10%
电压精度	≤±0.5%
额定电压	450~750V
电压范围	250V~450V/250V~550V/300V~750V
输出电流	15~250A
电流精度	>30A(不超过±1%):<30A(不超过0.3%)
稳压精度	≤±0.5%
稳流精度	≤±1%
纹波系数	有效值:≤±0.5%;峰值:≤±1%
均流不平衡	≤5%
待机功耗	≤0.1%输出额定功率
谐波含量	≤5%(50%负载以上)
最高效率	≥93%
功率因素	≥0.99 (50%负载以上)
保护指标
负载等级	I级(100%)的额定输出电流时连续工作
自动限流	输出电流超过输出限流设定值时恒流输出，输出电流不会增大
短路保护	输出短路时模块自行保护，以防损坏，排除故障自动恢复工作
过压保护	输出电压超过额定输出电压 5%5VDC 停止输出以防损坏设备
启动延时	5S-8S
绝缘电阻	≥10M
绝缘强度	输出/入对地、输入对输出施加 2.5KVAC，1min 无飞弧无闪络
抗扰指标
振荡抗扰	荡波抗扰度: 3 级(1MHz和100kHz)
放电抗扰	静电放电抗扰度: 3 级
辐射抗扰	射频电磁场辐射抗扰度: 3 级
冲群抗扰	电快速瞬变脉冲群抗扰度:3 级
浪涌抗扰	浪涌(冲击)抗扰度: 3 级
传导抗扰	射频场感应的传导骚扰抗扰度:3 级
磁场抗扰	工频磁场抗扰度: 4级
阻尼抗扰	阻尼振荡磁场抗扰度: 4 级
防护等级	IP54

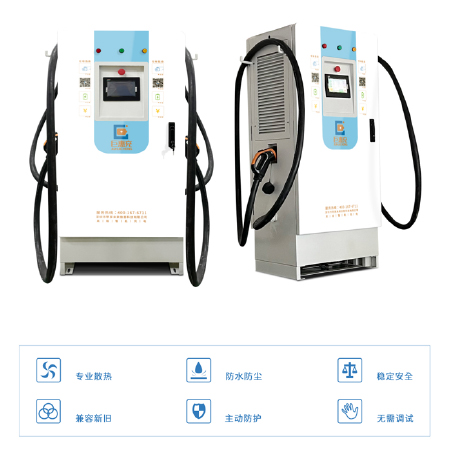

20-160KW双枪系列电动汽车非车载充电桩操作简单，安全可靠，占地面积小，可安装于电动汽车充电站、公共停车场
